機械密封的泄漏量
機械密封的泄漏量Q:
機械密封的泄漏量Q指的是單位時間內通過端面密封副和輔助密封泄漏的被密封介質的總量,是機械密封中最主要的性能參數。機械密封的泄漏是由諸多因素造成的。據統計,接觸式機械密封中80%〜90%的泄漏由端面密封副所致。端面密封副的泄漏量主要決定于密封面間所處的摩擦狀態。因此,為保證密封的可靠性、較長的壽命及較小的泄漏量,必須使密封端面工作時處于最佳潤滑狀態。國標103B水泵機械密封
當密封端面處于流體潤滑狀態時,泄漏量Q通常娃按徑向縫隙內流公式引入修正系數,即
式中--端面流體膜平均厚度,
;
--考慮各種因素〈端面平面度、安裝平行度、表面波度、工作條件及介質種類〗的泄漏修正系數。
從上式中可看出,在流體潤滑狀態下密封的泄漏量與平均直徑和壓差成正比,與密封面的平均膜厚的三次方成正比,而與介質的黏度和密封面的寬度成反比?梢,密封面的平均膜厚對泄漏量Q的影響較大。
當密封端面處于混合潤滑狀態時,邁爾提出泄漏量Q可按以下經驗公式計算。即
當密封端面處于邊界潤滑狀態時,邁爾提出泄漏量Q可按以下經驗公式計算。即:

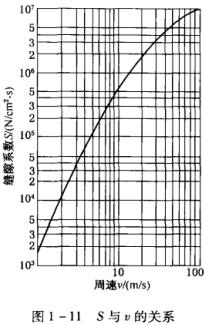

式中S--縫隙系數,其值隨密封端面周速v的增髙而急劇地增大并在高周速下趨于某一值,S與v的關系見圖1-11。
對于接觸式機械密封,我國JB/T4127.1—1999《機械密封技術條件》中規定:當被密封介質為液體時,平均泄漏量規定如下:
軸(或軸套)外徑大于50mm時,不大于tml/h;
軸(或軸套)外徑不大于50mm時,不大于3ml/h。
對于特殊條件及被被密封介質為氣體時不受此限。
