機械密封彈性元件的設計計算

    機械密封彈性元件的設計計算：
    彈性元件在機械密封中的作用：一方面對密封端面產生一定的預緊力，使密封端面在啟動、停車或介質壓力波動時能保持良好的結合。另一方面用來克服輔助密封圈與軸之間的摩擦力，使補償環軸向移動，以補償密封端面磨損后形成的間隙。此外，對軸（或軸套）的跳動等引起振動起一定的緩沖作用。
    現代機械密封中采用的彈性元件主要有彈簧和波紋管兩大類。彈簧有圓柱螺旋壓縮彈簧、碟形彈簧、波形片彈簧、矩形彈簧和金屬膜片彈簧等各種型式，其中圓柱螺旋壓縮彈簧使用最廣。波紋管的型式有金屬波紋管〈焊接金屬波紋管和液壓金屬波紋管〉、聚四氟乙烯波紋管及橡膠波紋管。波紋管常用于高溫、低溫、強腐蝕等特殊條件下。
    圓柱螺旋壓縮彈簧的設計計算是先根據選定的彈簧比壓與端面接觸面積的乘積算出彈簧力

    再根據彈簧的材質和假定的彈簧中徑D、彈簧絲直徑4和工作圈數d進行計算和校核扭轉應力。同時，彈簧的允許極限載荷，其中為每個彈簧的工作負荷。
    圓柱螺旋壓縮彈簧的示意圖見圖2-12，計算項目和公式列于表2-9。

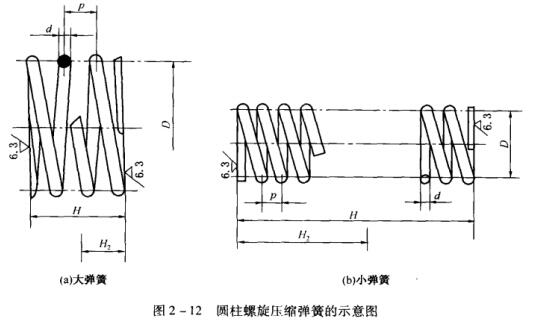

    圖2-12圓柱螺旋壓縮彈簧的示意圖

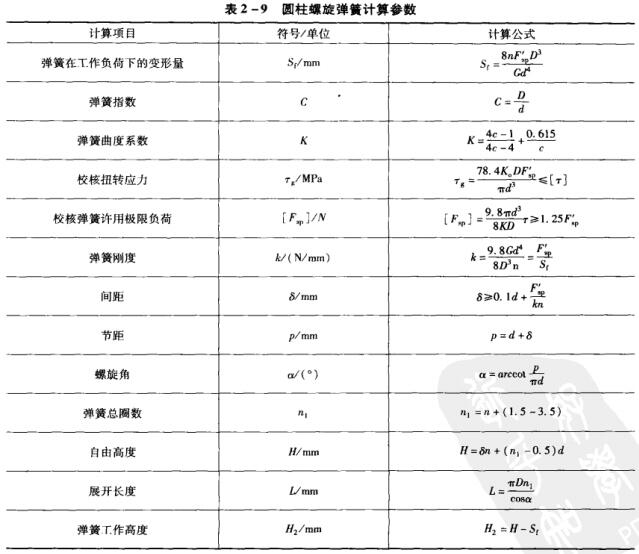

    表2-9圓柱螺旋彈簧計算參數

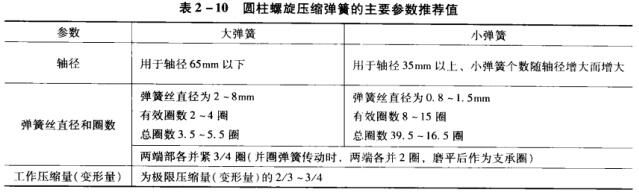

    圓柱螺旋壓縮彈簧的主要參數推薦值見表2-10
    表2-10圓柱螺旋壓縮彈簧的主要參數推薦值

    若想對圓柱螺旋壓縮彈簧進行設計，可參考《機械設計手冊》（化學工業出版社）第四卷圓柱螺旋壓縮彈簧設計部分，此部分有詳細的設計要求及步驟。
    在機械密封中，彈簧的工作樂縮量〈變形量〉隨密封端面的磨損將逐漸減小，使彈簧力下降。為保證必要的彈簧比壓，其下降值不得超過初始值的10%~20%。
