帶中間迷宮的串聯式氣膜機械密封
帶中間迷宮的串聯式氣膜機械密封:
如果工藝介質不允許泄漏到大氣中、緩沖氣體不允許泄漏到工藝介質中,此時串聯結構的兩級機械密封間可加迷宮密封,即構成帶中間迷宮的串聯式氣膜機械密封,見圖4-4所示。此種結構的密封工作時,工藝氣體的壓力通過介質側密封被降低。泄漏的工藝氣體通過接口“C”排到火炬。大氣側密封通過接口“B”被緩沖氣體(氮氣或空氣)加壓。緩沖氣體的壓力保證有連續的氣流通過迷宮到火炬的出口。169機械密封
圖4-4帶中間迷宮的串聯結構
該類型機械密封用于既不允許工藝氣體進人環境也不允許惰性氣體進人機內的危險性工藝流程氣體壓縮機,如札壓縮機、札5含量較高的天然氣壓縮機(酸氣〉、乙烯壓縮機和丙烯壓縮機等。

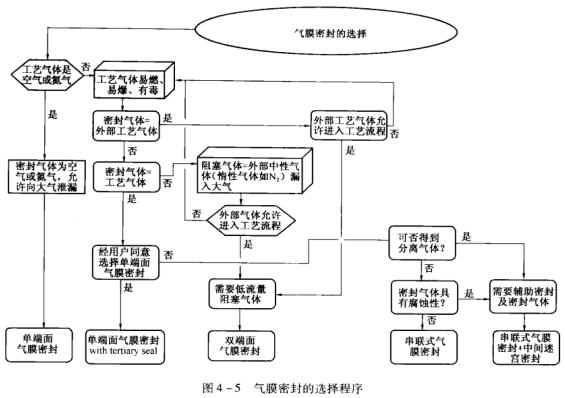

氣膜密封的選擇程序如圖4~5所示。
圖4-5氣膜密封的選擇程序
